DIAGRAMA.

Los algoritmos se pueden representar utilizando diagramas, este concepto se refiere a la representación visual de cada paso del algoritmo, utilizando símbolos, en el que se incluyen todas las operaciones que se llevan a cabo sobre los datos.

En la computación existen dos tipos de diagramas:

EPS (entrada-proceso-salida)

Este tipo de diagrama está integrado por 3 fases:

            Entrada: Son los datos con los que contamos.

Proceso: Es la forma con la que vamos a obtener la solución al problema planteado.

            Salida: Es el resultado o la solución al problema.

Estas fases se pueden representar de una forma secuencias donde claramente se pueden identificar su orden de ejecución, siguiendo el flujo de la información.

Ejemplo:

Problema:

 Si 2 naranjas cuestan $19.50, ¿Cuántas naranjas podemos comprar con $78.00?

Diagrama de flujo

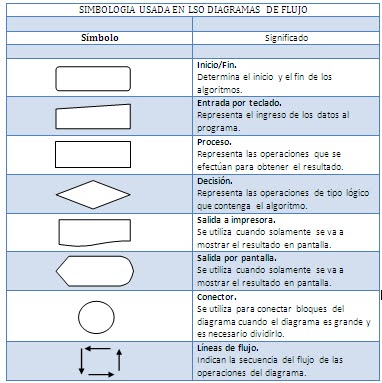

Como su nombre lo dice, representan el flujo de las operaciones de un algoritmo, se utiliza una simbología estandarizada para que sea más fácil la comprensión de un algoritmo por cualquier persona.

Reglas para el diseño de diagramas de flujo

1. Deben diseñarse de arriba hacia abajo o de izquierda a derecha.
2. Los símbolos se unen con líneas de flujo, que indican el flujo que seguirá el programa.
3. Las líneas de flujo solo deberán ser horizontales o verticales.
4. No deben quedar líneas de flujo sin conectar con algún símbolo.
5. Cuando se dese dividir el diagrama en módulos se deben de utilizar conectores y debes de enumerarlos.
6. El texto incluido en los símbolos deberá de ser concreto, preciso y fácil de leer.
7. El símbolo de decisión es el único que tiene más de una línea de flujo de salida.
8. Todos los símbolos a excepción del fin pueden tener más de una línea de flujo de entrada.
